1. 核心特點
? 高效漆霧捕捉
采用梯度密度濾紙（從粗效到高效）
對漆霧顆粒（10-200μm）攔截效率≥90%
可配套活性炭層吸附VOCs（可選）
? 環保干式運行
無需水和化學藥劑
廢過濾器可焚燒處理（熱值≥3000kcal/kg）
避免水簾系統產生的污泥危廢
? 經濟實用設計

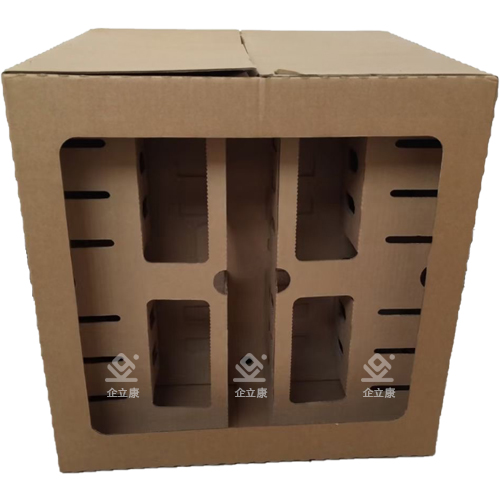

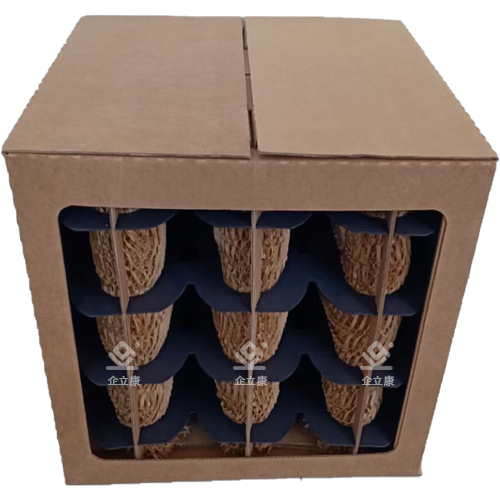

紙箱式模塊化結構，更換便捷
容塵量高達1.5-2kg/m2
比水簾系統節能30-50%
? 智能適配性
壓差監控接口（報警閾值可調）
兼容機器人噴涂系統
防火等級：M級阻燃
2. 技術參數
| 參數 | 標準型 | 高容塵型 |
|---|---|---|
| 過濾效率 | ≥90%@50μm | ≥95%@50μm |
| 初始阻力 | 80-120Pa | 100-150Pa |
| 終阻力 | 400-500Pa | 500-600Pa |
| 標準尺寸 | 595×595×300mm | 595×595×400mm |
| 適用風速 | 0.5-1.2m/s | 0.3-0.8m/s |
| 溫度范圍 | -10℃～60℃ | -10℃～60℃ |
3. 過濾機理
慣性碰撞：
漆霧顆粒撞擊濾紙纖維被捕獲
攔截效應：
多層濾紙?zhí)荻葦r截不同粒徑顆粒
吸附作用：
特殊樹脂處理濾紙粘附漆霧
均流設計：
蜂窩結構保證氣流分布均勻
4. 典型應用
汽車噴涂：4S店修補漆房、整車廠涂裝線
工業涂裝：金屬件、家具、電子產品噴涂
藝術噴繪：大型廣告牌制作車間
特種噴涂：航空航天復合材料噴涂
5. 選型指南
漆霧特性：
水性漆：選防潮型濾紙
油性漆：選抗溶劑型濾紙
高固含漆：選加厚型（400mm）
風量計算：
建議面風速：0.6m/s
計算公式：Q=3600×V×A×η（η取0.7）
系統配置：
前級：金屬網預過濾（G4級）
后級：活性炭過濾器（可選）
6. 維護更換
更換周期：
普通噴涂：2-4周
高負荷噴涂：1-2周
更換標準：
阻力達到400-500Pa
可見漆霧穿透
安全操作：
佩戴防毒面具更換
廢棄濾材按危廢處理
7. 與傳統水簾柜對比
| 特性 | 紙箱干式過濾器 | 傳統水簾柜 |
|---|---|---|
| 原理 | 干式物理過濾 | 水幕捕捉 |
| 能耗 | 低（無水泵） | 高（水電消耗） |
| 廢料處理 | 直接焚燒 | 危廢污泥處理 |
| 維護成本 | ￥8-15/m2 | ￥20-30/m2 |
| 適用漆種 | 水/油性漆通用 | 對水性漆效果差 |
